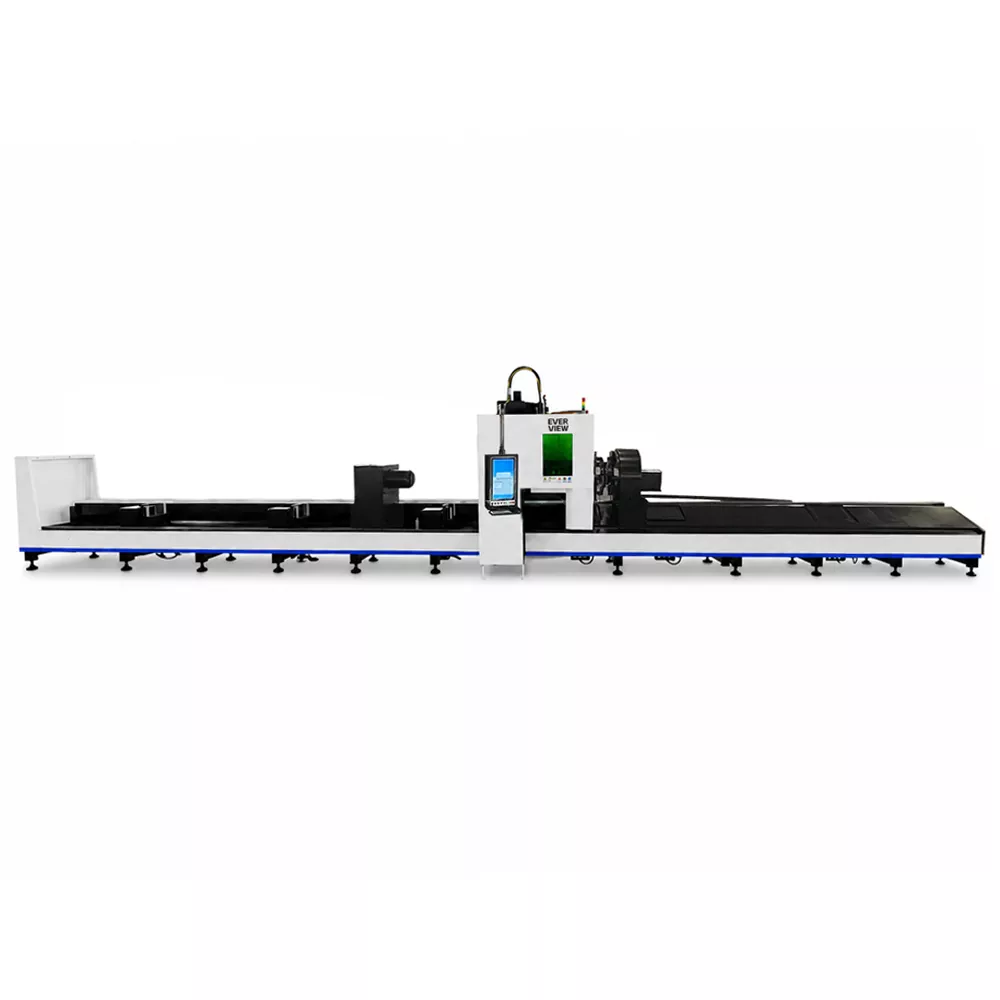

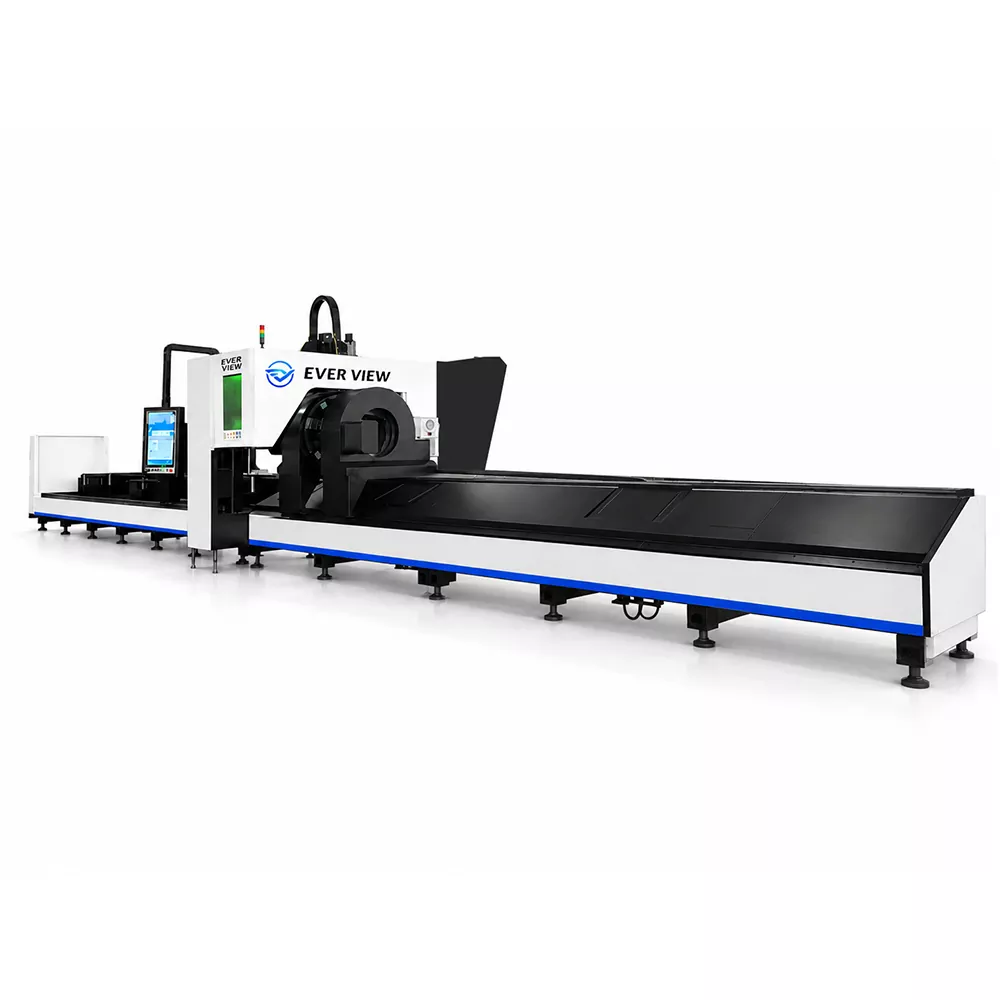

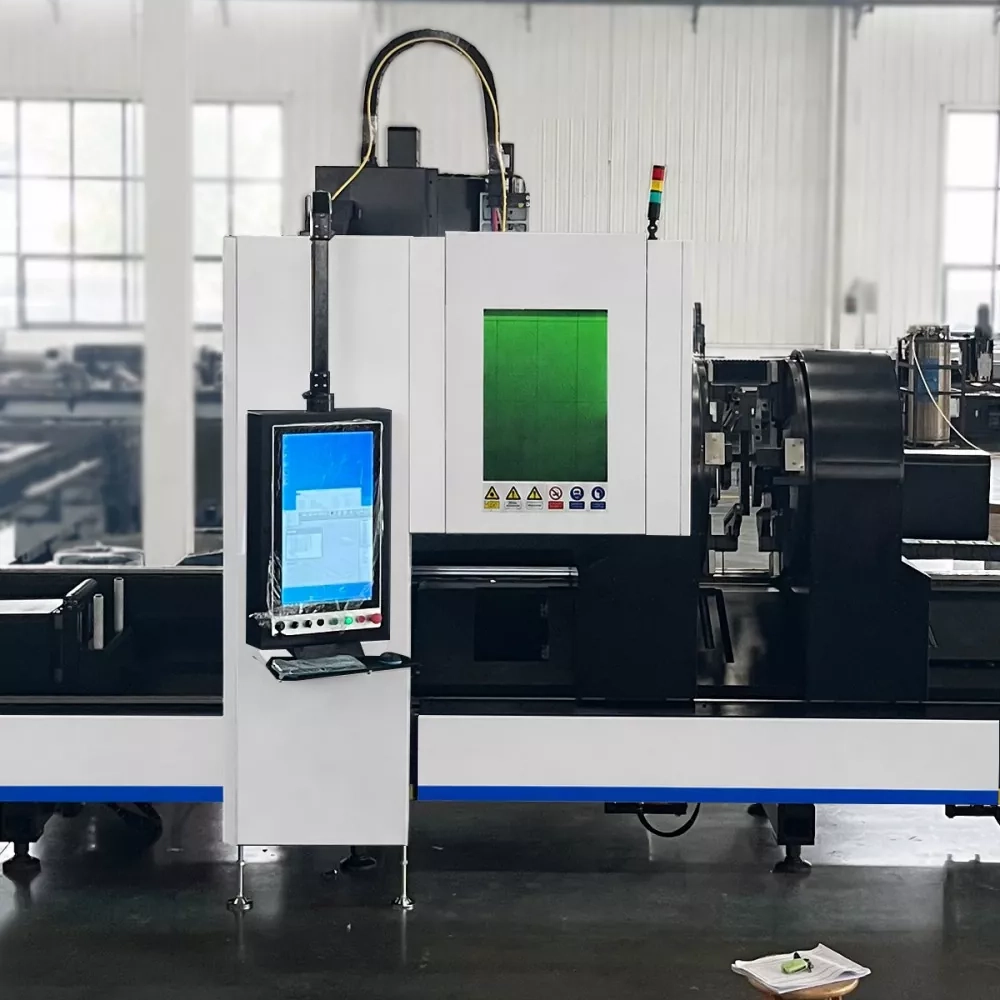

பாரம்பரிய குழாய் வெட்டும் இயந்திரங்கள், நிலையற்ற பொருள் ஆதரவு, குழாய் சிதைவு, அதிகப்படியான கழிவு, மற்றும் பெரிய மற்றும் கனமான பணியிடங்களைக் கையாளும் போது வரையறுக்கப்பட்ட செயலாக்க திறன் போன்ற சவால்களை எதிர்கொள்ளலாம். ஒரு தொழில்முறை தொழிற்சாலை உற்பத்தியாளர் மற்றும் சப்ளையர் என, EVER VIEW குழாய் அளவு, பொருள், தடிமன், எடை மற்றும் உற்பத்தித் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்ட குழாய் லேசர் வெட்டும் தீர்வுகளை வழங்குகிறது. ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின் 12,000 மிமீ நீளம், அதிகபட்ச ஒற்றை-குழாய் எடை 500 கிலோ, வட்ட குழாய்கள் Φ20-280 மிமீ, மற்றும் சதுர அல்லது செவ்வக குழாய்கள் 20×20-280×280 மிமீ வரை ஆதரிக்கிறது.

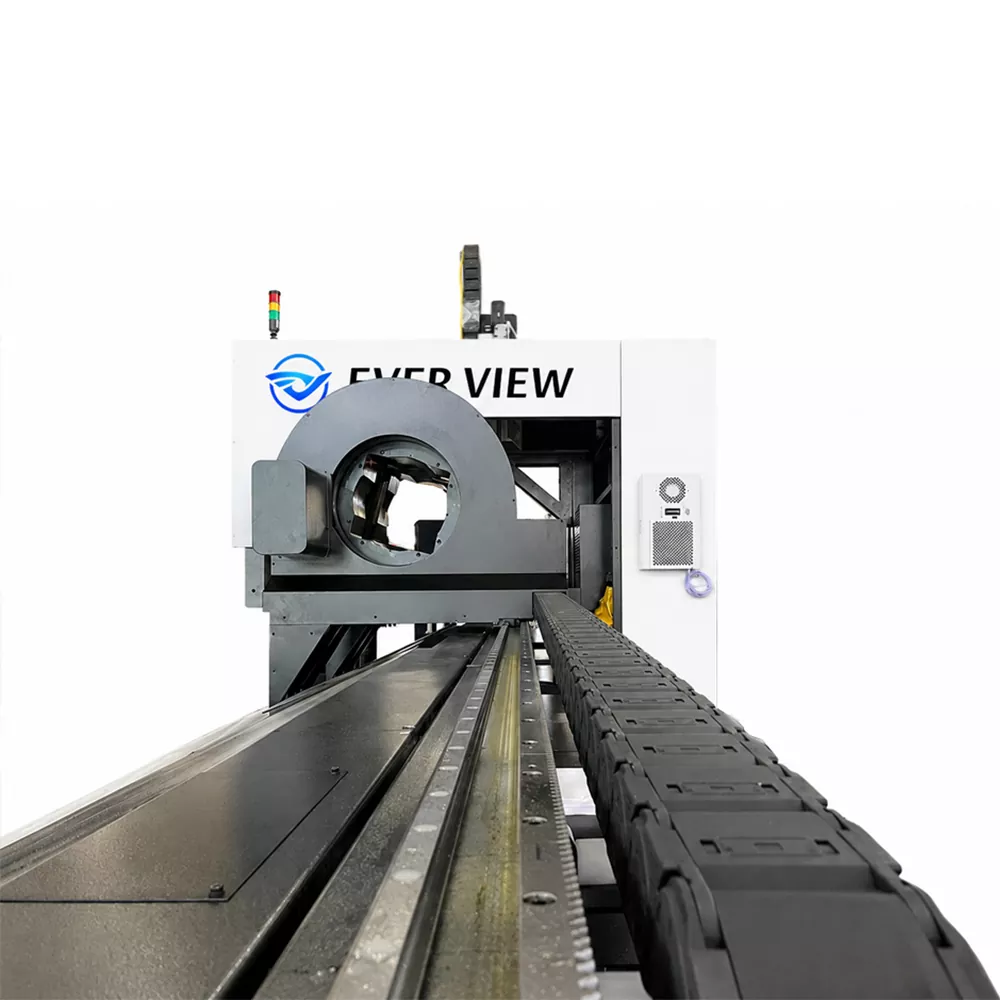

அதிவேக சுழற்சி மற்றும் வெட்டும் போது நீண்ட மற்றும் கனமான குழாய்கள் அதிர்வு, வளைவு அல்லது நிலைப்படுத்தல் விலகலை அனுபவிக்கலாம். எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின், டியூப் ஃபீடிங், கிளாம்பிங், ரொட்டேஷன் மற்றும் கட்டிங் முழுவதும் பல ஆதரவு புள்ளிகளை வழங்கும் மூன்று-சக் ஒருங்கிணைந்த கட்டமைப்பை ஏற்றுக்கொள்கிறது.

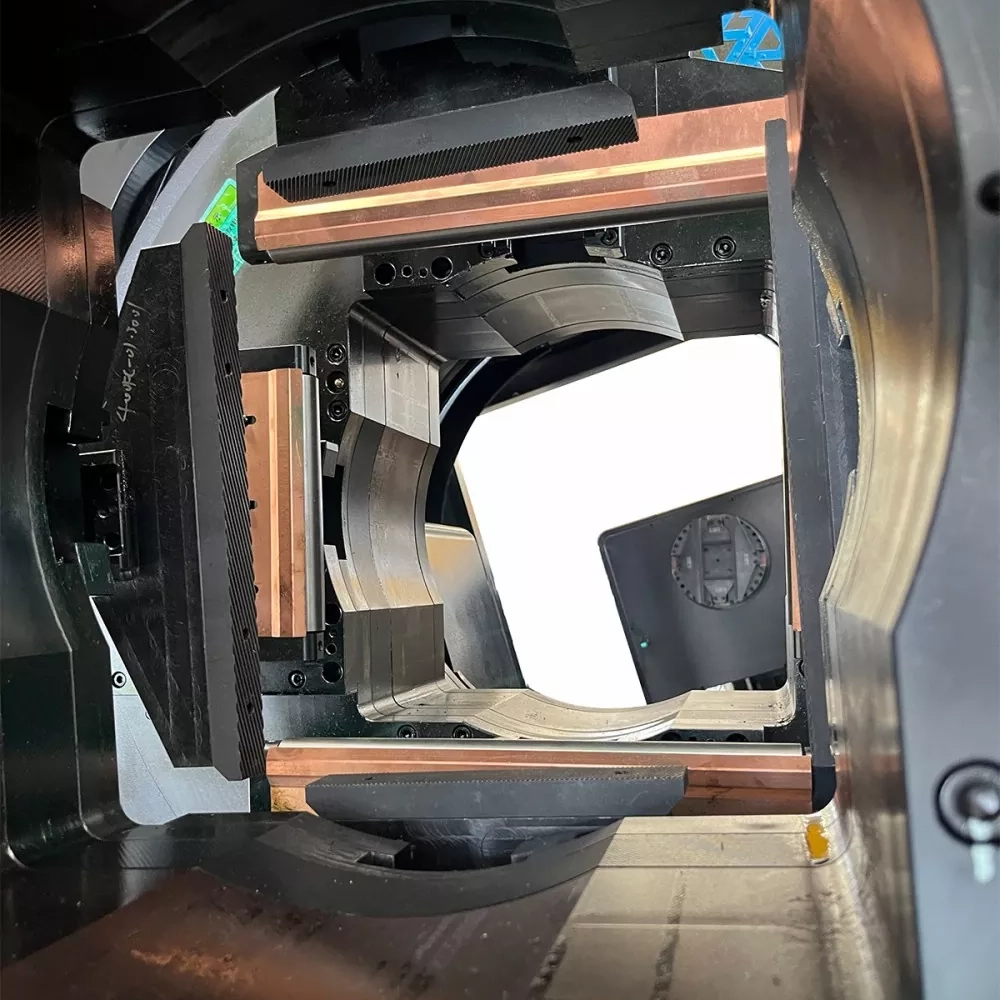

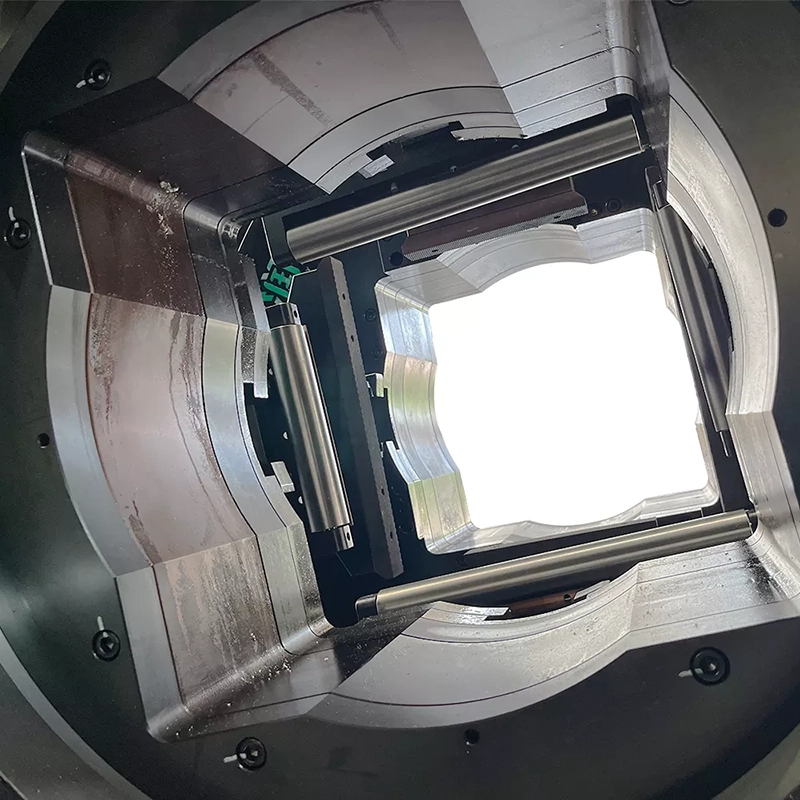

மூன்று சக்ஸின் ஒத்திசைக்கப்பட்ட செயல்பாடு குழாய் ஊசலாட்டத்தையும் சிதைவையும் திறம்பட குறைக்கிறது, வேலைப்பொருளின் ஆரம்பம் முதல் இறுதி வரை வெட்டு நிலைத்தன்மையை மேம்படுத்துகிறது. உயர்-விறைப்புத் துல்லியமான சக் அமைப்பு 500 கிலோ வரை எடையுள்ள குழாய்களுக்கு நம்பகமான கிளாம்பிங் செயல்திறனை வழங்குகிறது, இது கனரக தொழில்துறை உற்பத்தி சூழல்களுக்கு ஏற்றதாக அமைகிறது.
பெரிய கட்டமைப்பு குழாய்கள் கட்டுமான இயந்திரங்கள், எஃகு கட்டமைப்புகள் மற்றும் பொறியியல் திட்டங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன. பல நிலையான குழாய் லேசர் வெட்டும் இயந்திரங்கள் கூடுதல் நீண்ட பொருட்களை திறமையாக கையாள முடியாது.
எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின் 12,000 மிமீ வரை குழாய் நீளத்தை ஆதரிக்கிறது, இது பெரிதாக்கப்பட்ட பணியிடங்களுக்கு நிலையான செயலாக்க திறனை வழங்குகிறது.
இயந்திரமானது Φ20 மிமீ முதல் Φ280 மிமீ வரையிலான சுற்றுக் குழாய்களையும், 20×20 மிமீ முதல் 280×280 மிமீ வரையிலான சதுரக் குழாய்களையும், பல்வேறு கட்டமைப்பு சுயவிவரங்களையும் செயலாக்குகிறது. வலுவூட்டப்பட்ட இயந்திர வடிவமைப்பு, நீண்ட பொருள் செயலாக்கத்தின் போது வெட்டு துல்லியத்தை பராமரிக்கும் போது நிலையான செயல்பாட்டை உறுதி செய்கிறது.
லேசர் சக்தி நேரடியாக வெட்டு வேகம், செயலாக்க திறன் மற்றும் பொருள் தடிமன் திறன் ஆகியவற்றை பாதிக்கிறது. EVER VIEW ஆனது பல்வேறு உற்பத்தித் தேவைகளைப் பூர்த்தி செய்ய 3kW, 6kW மற்றும் 12kW விருப்பங்கள் உட்பட நெகிழ்வான ஃபைபர் லேசர் உள்ளமைவுகளை வழங்குகிறது.
3kW ஃபைபர் லேசர் உள்ளமைவு பொது குழாய் புனையமைப்பு, நடுத்தர தடிமன் உலோக செயலாக்கம் மற்றும் நிலையான தொழில்துறை பயன்பாடுகளுக்கு ஏற்றது.

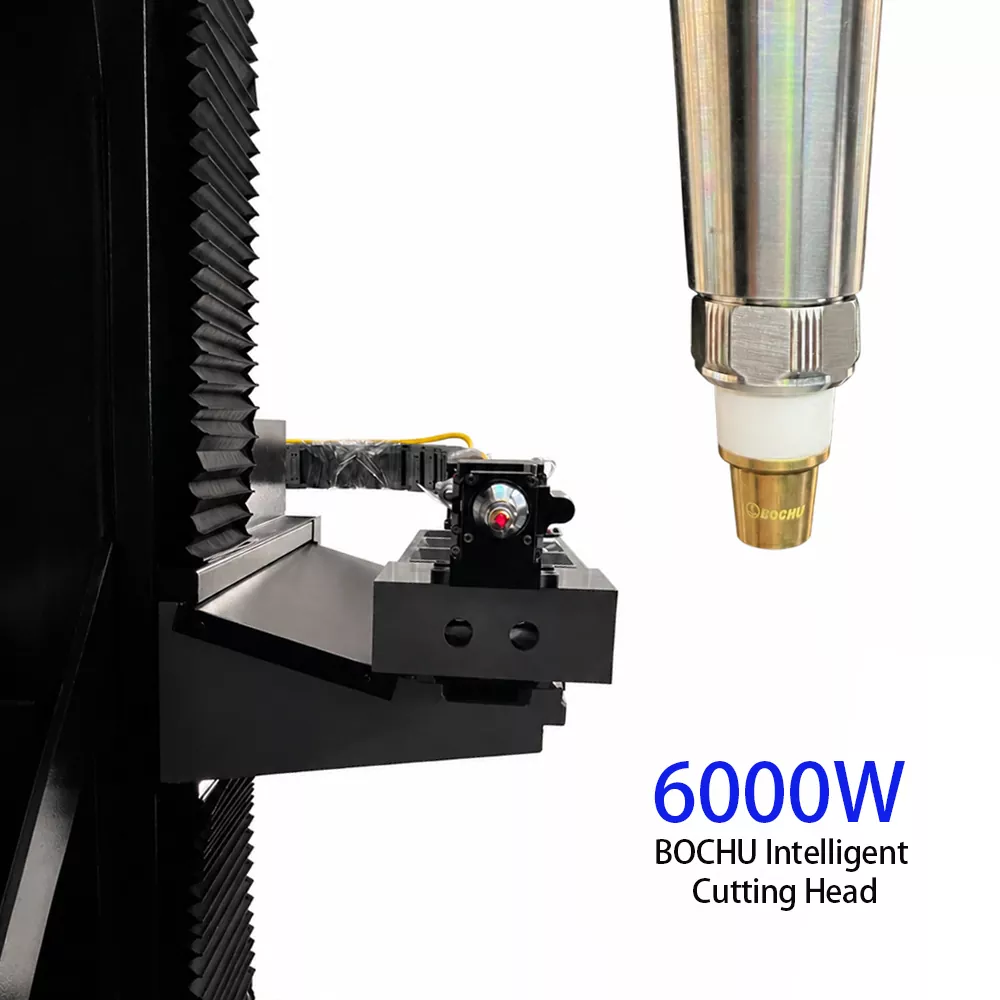

6kW ஃபைபர் லேசர் உள்ளமைவு கட்டுமான இயந்திரக் கூறுகள், எஃகு கட்டமைப்புகள் மற்றும் வேகமான செயலாக்க வேகம் தேவைப்படும் கனரக ஃபேப்ரிகேஷன் திட்டங்களுக்கு அதிக வெட்டுத் திறனை வழங்குகிறது.
12kW உயர்-சக்தி ஃபைபர் லேசர் உள்ளமைவு தடிமனான பொருள் வெட்டும் திறன் மற்றும் அதிக உற்பத்தி திறன் தேவைப்படும் தொழில்துறை பயன்பாடுகளுக்கு வடிவமைக்கப்பட்டுள்ளது.
எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின், கார்பன் ஸ்டீல், துருப்பிடிக்காத எஃகு, அலுமினியம் அலாய், கால்வனேற்றப்பட்ட எஃகு மற்றும் பிற உலோக சுயவிவரங்கள் உள்ளிட்ட பல்வேறு தொழில்துறை உலோகப் பொருட்களை செயலாக்க வடிவமைக்கப்பட்டுள்ளது.
வழக்கமான வெட்டு திறன்:
|
பொருள் |
அதிகபட்ச வெட்டு தடிமன் |
|
கார்பன் ஸ்டீல் |
40 மிமீ வரை |
|
துருப்பிடிக்காத எஃகு |
30 மிமீ வரை |
|
அலுமினியம் அலாய் |
25 மிமீ வரை |
|
கால்வனேற்றப்பட்ட எஃகு |
பொருள் தடிமன் மற்றும் லேசர் உள்ளமைவைப் பொறுத்தது |
நெகிழ்வான பொருள் செயலாக்க திறன் உற்பத்தியாளர்களை ஒரு மேம்பட்ட குழாய் வெட்டு தீர்வு மூலம் வெவ்வேறு உற்பத்தி தேவைகளை கையாள அனுமதிக்கிறது, உபகரணங்கள் முதலீட்டை குறைக்கிறது மற்றும் உற்பத்தி நெகிழ்வுத்தன்மையை மேம்படுத்துகிறது.
பொருள் கழிவு நேரடியாக குழாய் செயலாக்கத்தில் உற்பத்தி செலவுகளை பாதிக்கிறது. எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின், மெட்டீரியல் உபயோகத்தை அதிகரிக்க மேம்பட்ட மூன்றாம்-சக் இழுக்கும் தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது.

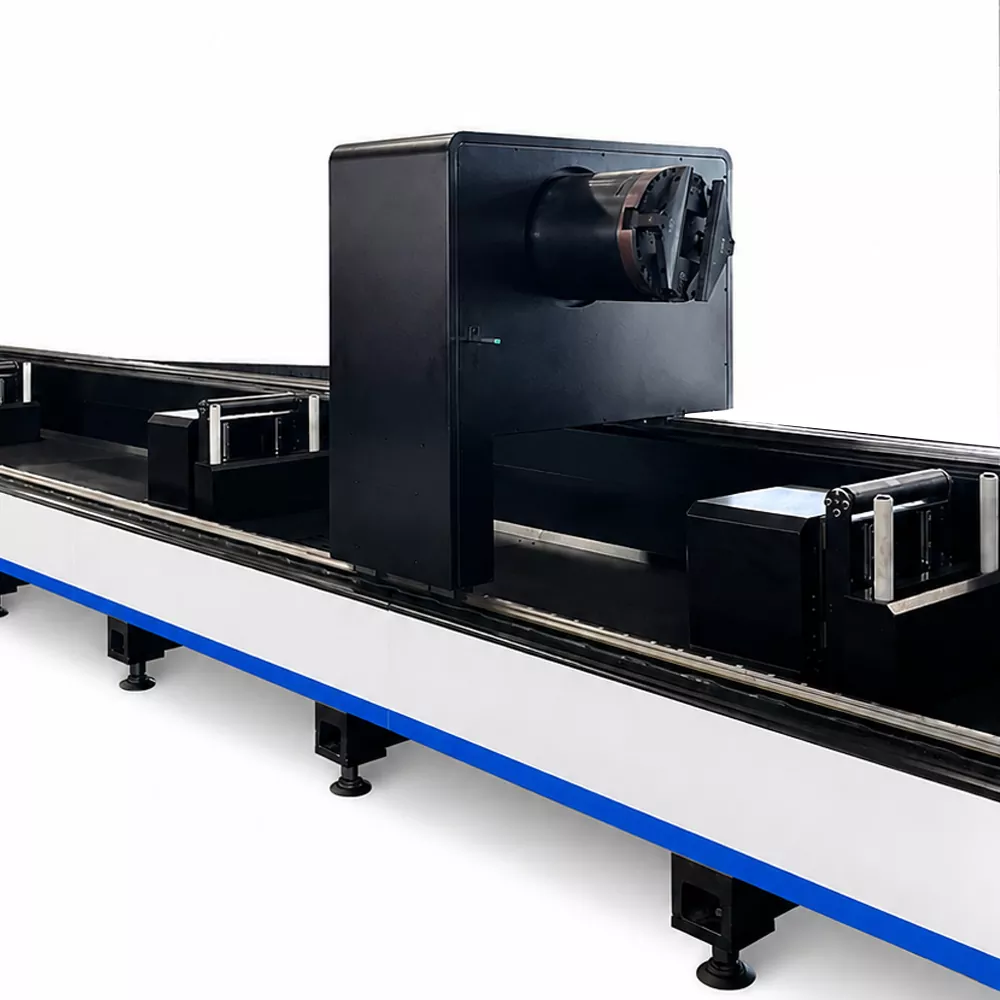

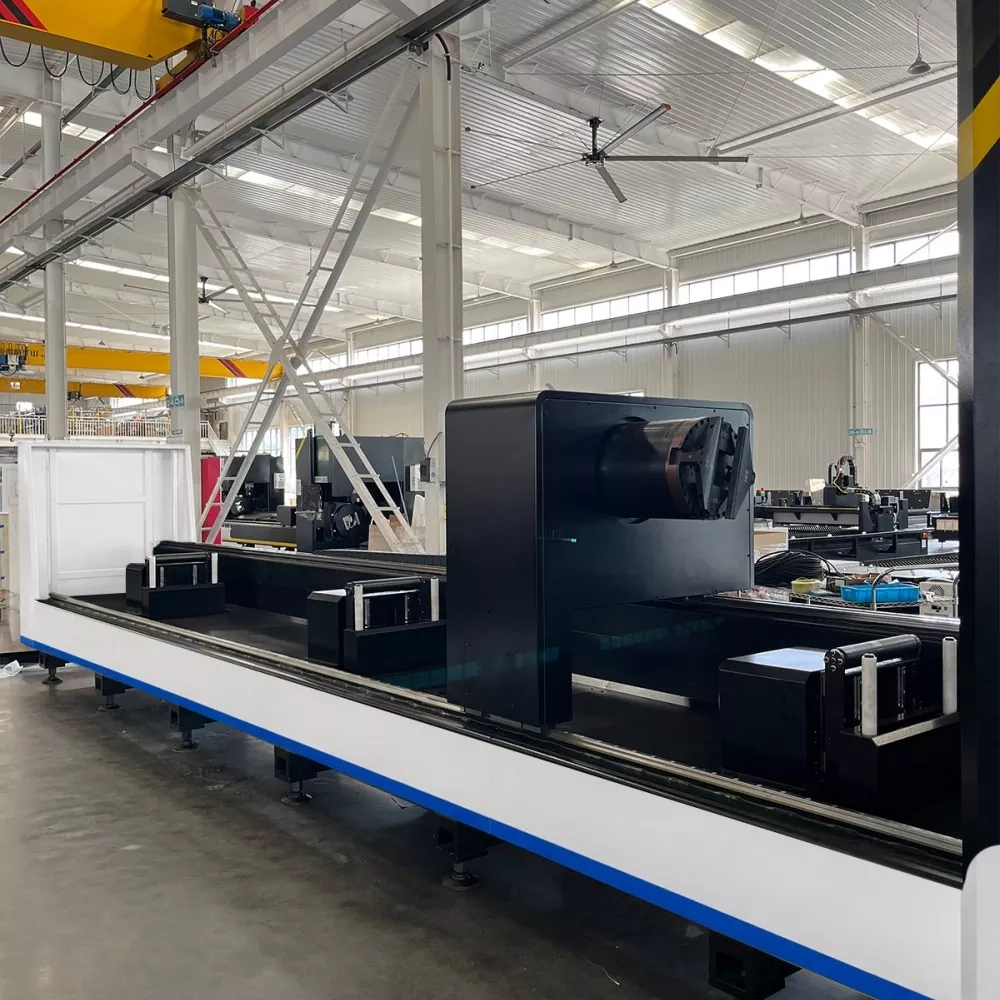

குழாய் நீளம் ≥2700 மிமீ பூஜ்ஜிய-வால் வெட்டு நிலையை சந்திக்கும் போது, மூன்றாவது சக் கட்டிங் பகுதி வழியாக மீதமுள்ள குழாய் பகுதியைப் பிடித்து இழுத்து, பயன்படுத்தப்படாத குழாய் முனைகளைக் குறைக்கும்.
இந்த தொழில்நுட்பம் உற்பத்தியாளர்களுக்கு மூலப்பொருட்களின் கழிவுகளை குறைக்க உதவுகிறது, உற்பத்தி செலவுகளை குறைக்கிறது மற்றும் ஒவ்வொரு குழாயிலிருந்தும் அதிகமான முடிக்கப்பட்ட பகுதிகளை அடைய உதவுகிறது.
நீண்ட மற்றும் கனமான குழாய்கள் அவற்றின் சொந்த எடையின் காரணமாக செயலாக்கத்தின் போது தொய்வு அல்லது சிதைந்து போகலாம். சர்வோ ஃபாலோ-அப் சப்போர்ட் சிஸ்டம், குழாயின் நிலைக்கு ஏற்ப துணை உயரத்தை தானாகவே சரிசெய்கிறது, அதிர்வைக் குறைத்து, நிலையான வெட்டுத் துல்லியத்தைப் பராமரிக்கிறது.

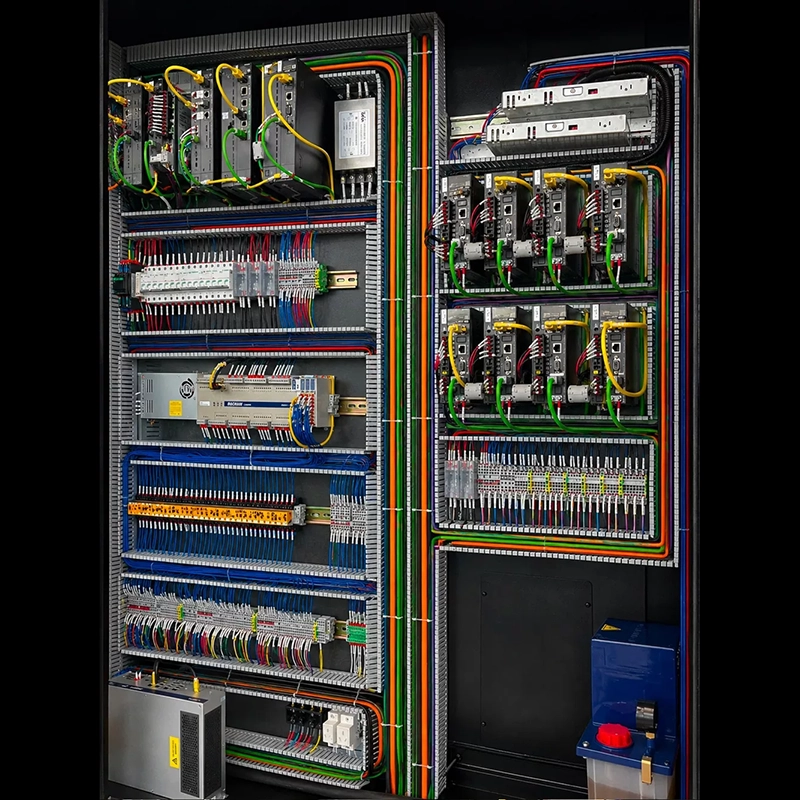

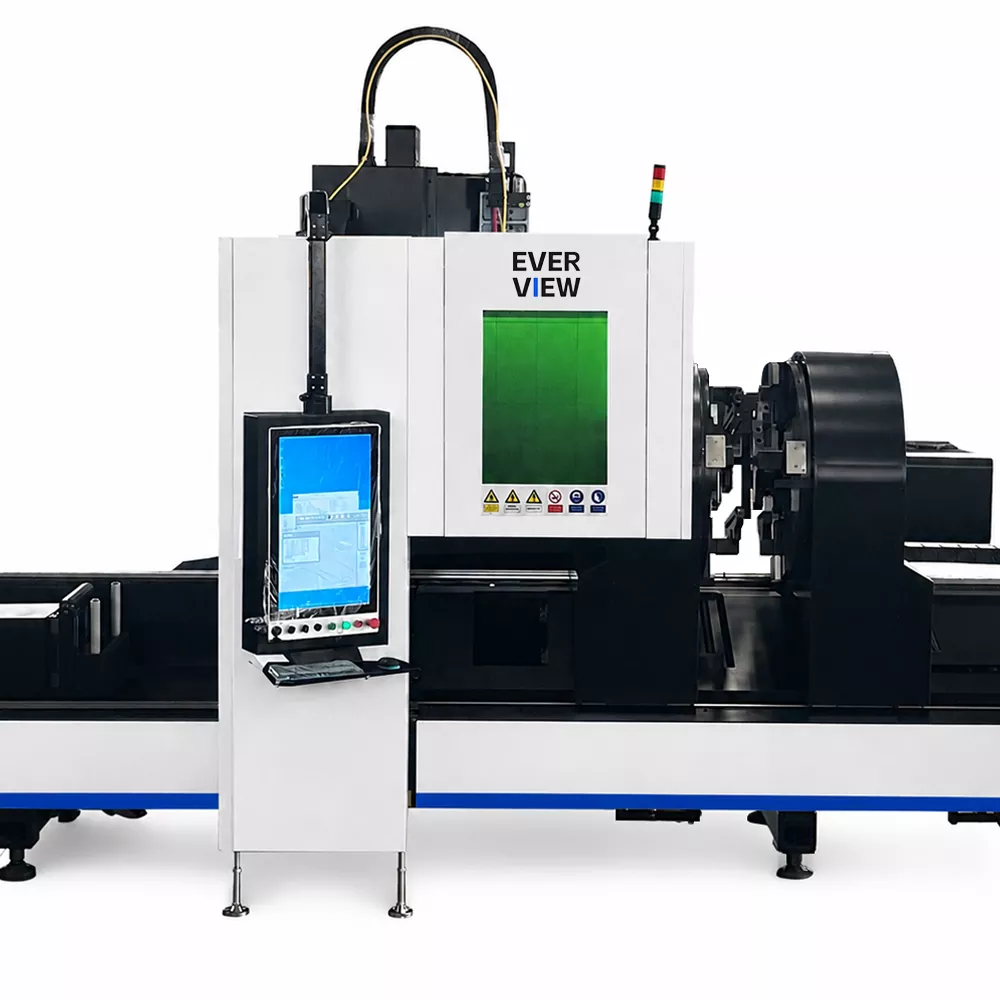

விருப்பமான தானியங்கி ஏற்றுதல் அமைப்பு மீண்டும் மீண்டும் கைமுறை கையாளுதலைக் குறைக்கிறது, உணவளிக்கும் திறனை மேம்படுத்துகிறது மற்றும் தொடர்ச்சியான உற்பத்தியை ஆதரிக்கிறது. புத்திசாலித்தனமான பஸ் கட்டுப்பாட்டு தொழில்நுட்பத்துடன் இணைந்து, இயந்திரம் விரைவான பதில், நிலையான தொடர்பு மற்றும் வசதியான செயல்பாட்டை அடைகிறது.
|
பொருள் |
விவரக்குறிப்பு |
|
இயந்திர வகை |
ஹெவி-டூட்டி த்ரீ-ஸ்பின்டில் லேசர் பைப் கட்டிங் மெஷின் |
|
லேசர் சக்தி |
3kW / 6kW / 12kW ஃபைபர் லேசர் விருப்பமானது |
|
அதிகபட்ச குழாய் நீளம் |
12,000 மி.மீ |
|
அதிகபட்ச குழாய் எடை |
500 கிலோ |
|
வட்ட குழாய் வரம்பு |
Φ20-280 மிமீ |
|
சதுர மற்றும் செவ்வக குழாய் வரம்பு |
20×20-280×280 மிமீ |
|
நிலைப்படுத்தல் துல்லியம் |
±0.05 மிமீ/மீ |
|
நிலைப்படுத்தல் துல்லியத்தை மீண்டும் செய்யவும் |
±0.03 மிமீ/மீ |
|
அதிகபட்ச உணவு வேகம் |
115 மீ/நி |
|
அதிகபட்ச சக் சுழற்சி வேகம் |
100 ஆர்/நிமி |
|
இயந்திர எடை |
தோராயமாக 19,000 கிலோ |
எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின் சுற்று குழாய்கள், சதுர குழாய்கள், செவ்வக குழாய்கள், கனரக எஃகு குழாய்கள் மற்றும் பெரிய-பிரிவு கட்டமைப்பு சுயவிவரங்களை ஆதரிக்கிறது.
கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, அலுமினியம் அலாய், கால்வனேற்றப்பட்ட எஃகு மற்றும் கட்டுமானம், பொறியியல், இயந்திரங்கள் உற்பத்தி மற்றும் உலோகத் தயாரிப்பு ஆகியவற்றில் பொதுவாகப் பயன்படுத்தப்படும் பிற தொழில்துறை பொருட்களை செயலாக்குவதற்கு உபகரணங்கள் பொருத்தமானவை.
கட்டுமான இயந்திர உற்பத்தியாளர்களுக்கு சட்டங்கள், ஆதரவு கட்டமைப்புகள், ஏற்றம் மற்றும் கனரக உபகரண பாகங்களுக்கு வலுவான மற்றும் துல்லியமான குழாய் கூறுகள் தேவைப்படுகின்றன.
EVER VIEW ஆனது, உற்பத்தி திறன் மற்றும் கூறுகளின் தரத்தை மேம்படுத்த நிலையான கிளாம்பிங், துல்லியமான பொருத்துதல் மற்றும் சீரான வெட்டு செயல்திறனை வழங்குகிறது.
எஃகு கட்டமைப்பு உற்பத்தியாளர்கள் பட்டறைகள், கிடங்குகள், கட்டிடங்கள் மற்றும் ஆயத்த கட்டமைப்புகளுக்கு பெரிய பிரிவு குழாய்களைப் பயன்படுத்துகின்றனர்.
12-மீட்டர் செயலாக்கத் திறன், மூன்று-சக் அமைப்பு மற்றும் பூஜ்ஜிய-வால் வெட்டும் தொழில்நுட்பம் ஆகியவை உற்பத்தித் திறனை மேம்படுத்தவும் பொருள் கழிவுகளைக் குறைக்கவும் உற்பத்தியாளர்களுக்கு உதவுகின்றன.
பாலம் கட்டுமானத்திற்கு பெரிய கட்டமைப்பு குழாய்கள் மற்றும் எஃகு கூறுகளின் நம்பகமான செயலாக்கம் தேவைப்படுகிறது.
எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பின்டில் லேசர் பைப் கட்டிங் மெஷின், பாலம் தொடர்பான கட்டமைப்புகளுக்கு நிலையான ஆதரவையும் துல்லியமான வெட்டு தீர்வுகளையும் வழங்குகிறது.
துளைகள், இடங்கள், வரையறைகள் மற்றும் தொழில்துறை உபகரண உற்பத்திக்கான தனிப்பயனாக்கப்பட்ட சுயவிவரங்கள் உள்ளிட்ட சிக்கலான குழாய் வெட்டு செயல்பாடுகளை இயந்திரம் ஆதரிக்கிறது.
ஒரு ஐரோப்பிய கட்டுமான இயந்திர உற்பத்தியாளருக்கு கனரக உபகரண சட்டங்கள் மற்றும் கட்டமைப்பு கூறுகளை உற்பத்தி செய்வதற்கு உயர் துல்லியமான குழாய் லேசர் வெட்டும் தீர்வு தேவைப்பட்டது.
நிலையான கிளாம்பிங் மற்றும் சர்வோ ஆதரவு தொழில்நுட்பத்துடன் கூடிய தனிப்பயனாக்கப்பட்ட ஹெவி-டூட்டி த்ரீ-ஸ்பின்டில் லேசர் பைப் கட்டிங் மெஷினை எவர் வியூ வழங்கியது. தீர்வு உற்பத்தி நிலைத்தன்மையை மேம்படுத்தியது, கைமுறை கையாளுதல் தேவைகளை குறைத்தது மற்றும் திறமையான தொகுதி உற்பத்தியை ஆதரித்தது.
மத்திய கிழக்கில் உள்ள ஒரு எஃகு கட்டமைப்பு உற்பத்தியாளருக்கு உள்கட்டமைப்பு திட்டங்களில் பயன்படுத்தப்படும் பெரிய கட்டமைப்பு குழாய்களை செயலாக்க உபகரணங்கள் தேவைப்பட்டன.
EVER VIEW ஆனது 12-மீட்டர் செயலாக்க திறன் மற்றும் பூஜ்ஜிய-வால் வெட்டும் தொழில்நுட்பத்துடன் கூடிய கனரக குழாய் லேசர் வெட்டும் தீர்வை வழங்கியது. பெரிய அளவிலான புனையலின் போது பொருள் பயன்பாட்டை மேம்படுத்தவும் உற்பத்தி கழிவுகளை குறைக்கவும் இந்த அமைப்பு உதவியது.
தென்கிழக்கு ஆசியாவில் உள்ள ஒரு பிரிட்ஜ் இன்ஜினியரிங் சப்ளையர் எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பின்டில் லேசர் பைப் கட்டிங் மெஷினை ஹெவி எஃகு குழாய்களைச் செயலாக்கத் தேர்ந்தெடுத்தார்.
மூன்று-சக் ஒருங்கிணைக்கப்பட்ட அமைப்பு பெரிய குழாய்களுக்கு நிலையான ஆதரவை வழங்கியது மற்றும் தொடர்ச்சியான உற்பத்தியின் போது சீரான வெட்டு தரத்தை உறுதி செய்தது.
நிறுவும் முன், வாடிக்கையாளர்கள் இயந்திர பரிமாணங்களின்படி போதுமான பணிமனை இடத்தை தயார் செய்து, குழாய் ஏற்றுதல், இறக்குதல் மற்றும் பொருள் கையாளுதலுக்கு போதுமான பகுதியை ஒதுக்க வேண்டும்.

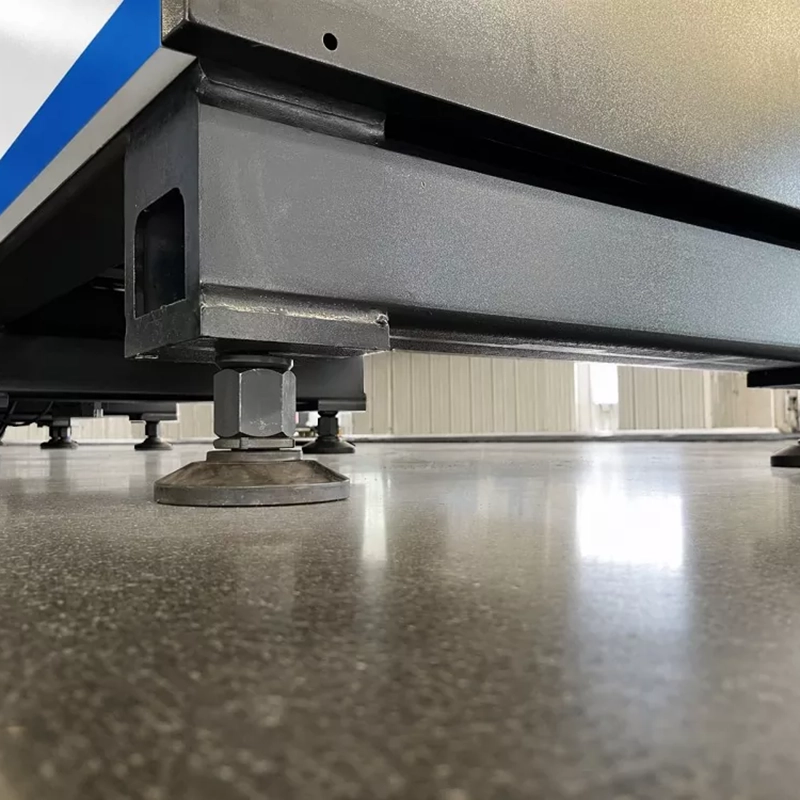

நிலையான மின்சாரம், சரியான அடித்தளம், பொருத்தமான அடித்தள நிலைமைகள் மற்றும் தொழில்முறை நிறுவல் ஆகியவை நீண்ட கால உபகரண செயல்திறனை உறுதி செய்வதற்கான முக்கிய காரணிகளாகும்.
வழக்கமான பராமரிப்பில் சக் கூறுகளை சுத்தம் செய்தல், உயவு அமைப்புகளை சரிபார்த்தல், லேசர் பாதுகாப்பு பாகங்களை ஆய்வு செய்தல் மற்றும் இயந்திரத்தின் துல்லியத்தை சரிபார்த்தல் ஆகியவை அடங்கும்.
அவ்வப்போது ஆய்வு மற்றும் தடுப்பு பராமரிப்பு ஆகியவை நிலையான வெட்டு செயல்திறனை பராமரிக்கவும், உபகரணங்களின் சேவை வாழ்க்கையை நீட்டிக்கவும், எதிர்பாராத வேலையில்லா நேரத்தை குறைக்கவும் உதவுகின்றன.
மூன்று-சக் அமைப்பு மற்றும் சர்வோ ஃபாலோ-அப் ஆதரவு நிலையான பல-புள்ளி ஆதரவை வழங்குகிறது, அதிர்வுகளை குறைக்கிறது மற்றும் வெட்டு துல்லியத்தை மேம்படுத்துகிறது.

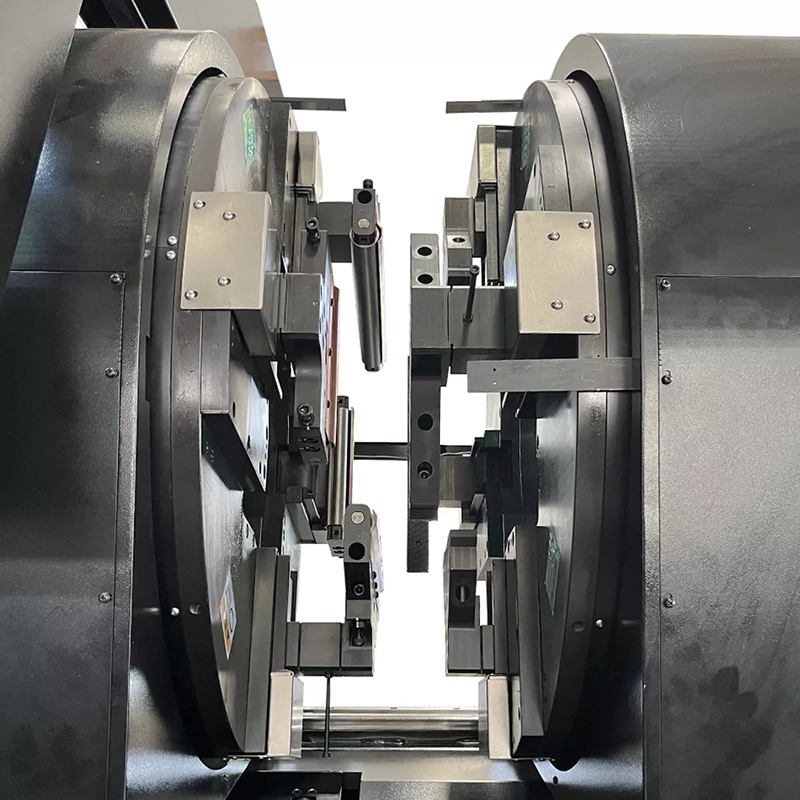

அதிக விறைப்புத்தன்மை கொண்ட சக் அமைப்பு 500 கிலோ எடையுள்ள கனமான குழாய்களுக்கு வலுவான மற்றும் நம்பகமான கிளாம்பிங் செயல்திறனை வழங்குகிறது.
ஜீரோ-டெயில் வெட்டும் தொழில்நுட்பம் பொருள் பயன்பாட்டை மேம்படுத்துகிறது மற்றும் பயன்படுத்தப்படாத குழாய் பிரிவுகளைக் குறைக்கிறது.
தானியங்கி ஏற்றுதல் அமைப்பு தொழிலாளர் தேவைகளை குறைக்கிறது மற்றும் தொடர்ச்சியான உற்பத்தியை ஆதரிக்கிறது.
EVER VIEW ஆனது 3kW, 6kW மற்றும் 12kW ஃபைபர் லேசர் உள்ளமைவுகளை வெவ்வேறு குழாய் செயலாக்க தேவைகளுக்கு ஏற்ப வழங்குகிறது.
இயந்திரம் கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, அலுமினிய கலவை, கால்வனேற்றப்பட்ட எஃகு மற்றும் பிற தொழில்துறை உலோக சுயவிவரங்களை செயலாக்க முடியும்.
இயந்திரம் 12,000 மிமீ நீளமுள்ள குழாய்களை ஆதரிக்கிறது, Φ20-280 மிமீ வரையிலான சுற்று குழாய்கள் மற்றும் அதிகபட்ச குழாய் எடை 500 கிலோ வரை இருக்கும்.
ஆம். EVER VIEW ஆனது உற்பத்தித் திறனை மேம்படுத்துவதற்கும் கைமுறை கையாளுதலைக் குறைப்பதற்கும் தானியங்கி ஏற்றுதல் தீர்வுகளை வழங்குகிறது.
எவர் வியூ ஹெவி-டூட்டி த்ரீ-ஸ்பிண்டில் லேசர் பைப் கட்டிங் மெஷின் மேம்பட்ட ஃபைபர் லேசர் தொழில்நுட்பம், மூன்று-சக் ஒருங்கிணைந்த செயலாக்கம், ஜீரோ-டெயில் கட்டிங், சர்வோ சப்போர்ட் மற்றும் புத்திசாலித்தனமான ஆட்டோமேஷன் ஆகியவற்றை ஒருங்கிணைத்து உலகளாவிய உற்பத்தியாளர்களுக்கு நம்பகமான தீர்வை வழங்குகிறது.
குழாயின் விட்டம், பொருள், தடிமன், நீளம், எடை மற்றும் உற்பத்தித் தேவைகள் ஆகியவற்றின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட உள்ளமைவுகளுடன், EVER VIEW வாடிக்கையாளர்களுக்கு உற்பத்தித்திறனை மேம்படுத்தவும், பொருள் கழிவுகளைக் குறைக்கவும் மற்றும் திறமையான கனரக குழாய் உருவாக்கத்தை அடையவும் உதவுகிறது.
